Utilisation
Le bouton s'installe avec un simple perçage de 16mm.
Les LEDs supportent 20mA mais donnent un bon rendu déjà à 2mA. C'est pourquoi, les résistances suivantes sont appropriées en fonction de la luminosité voulue :
- Alimentation de 5V : entre 220Ω et 1kΩ
- Alimentation de 12V : entre 560Ω et 4.7kΩ

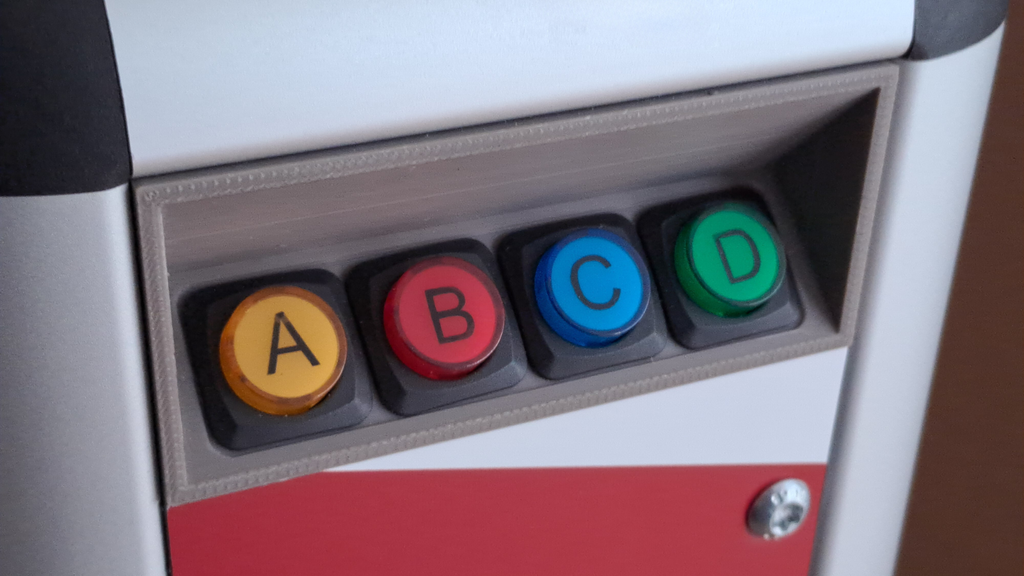

Sur ce modèle, il est possible d’intégrer un texte à l'intérieur du bouton.
Spécifications techniques
| Câble | 3m (en option) |
|---|---|

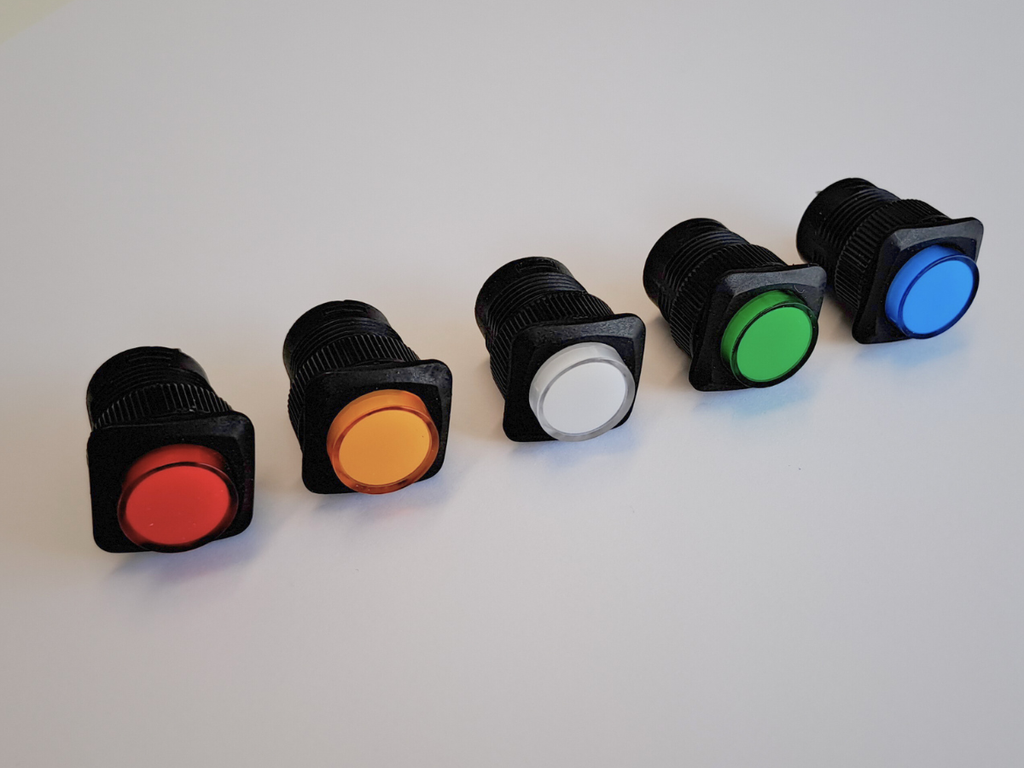

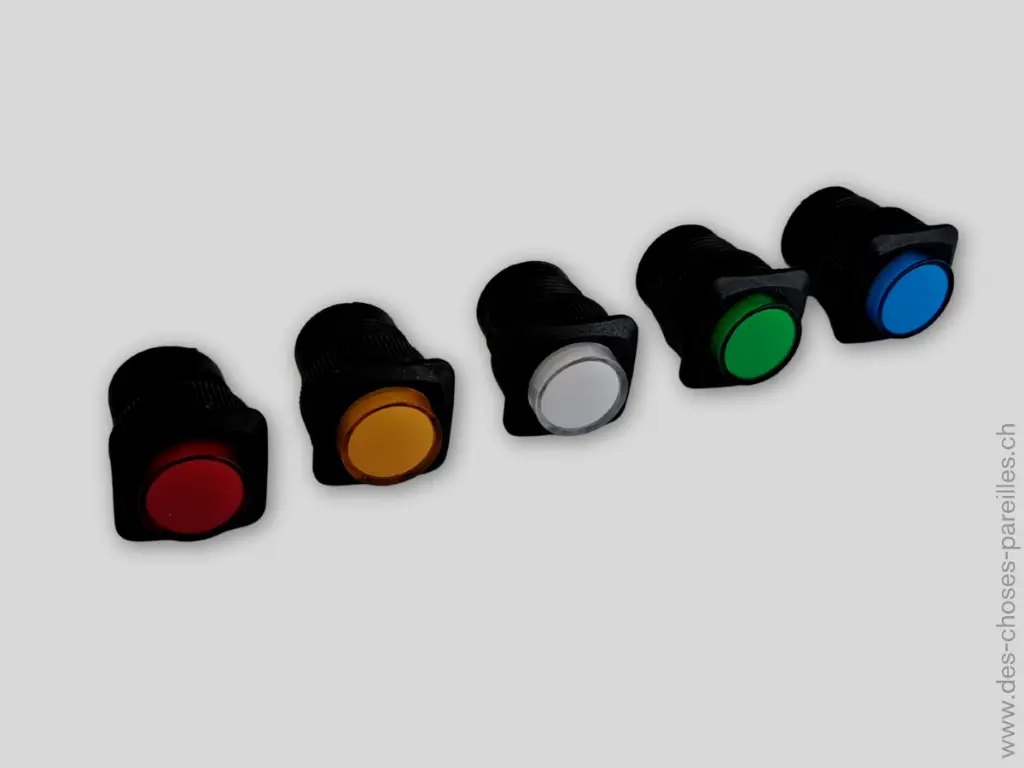

| LED | Vert : 2.4V @ 2mA, Rouge 1.8V @ 2mA, Jaune 2V @ 2mA, Bleu : 2.7V @ 2mA, Blanc : 2.6V @ 2mA |
| Diamètre du perçage | 16mm |
| Epaisseur de parois max. | 10mm |
Ressources
Téléchargements
| Plan mécanique | MEC-CMD-2241 - Square 16mm Pushbutton.pdf |
|---|
