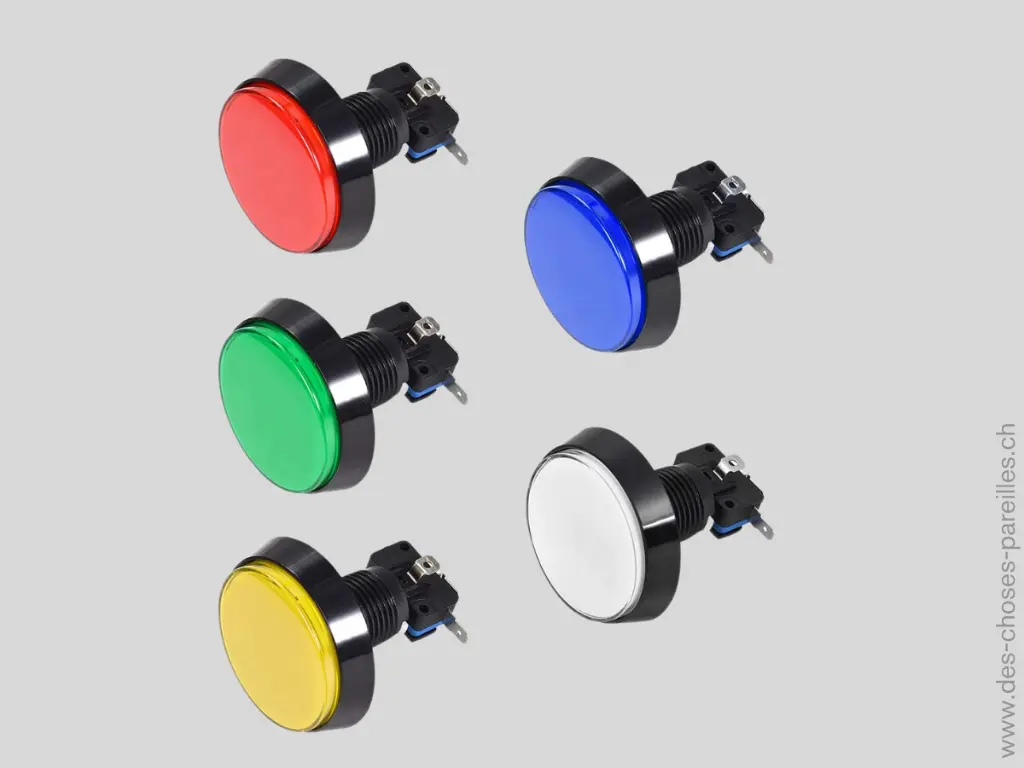

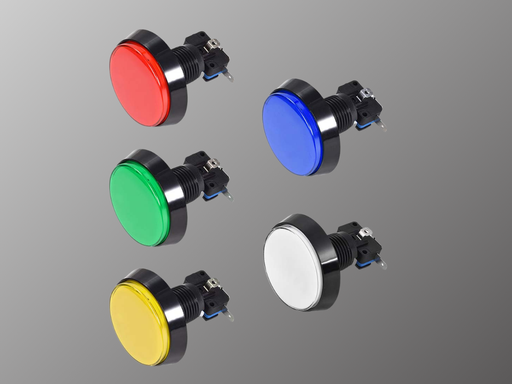

Bouton d'arcade 60mm
Ce bouton d'arcade de 60 mm est parfait pour toutes sortes d'interactions nécessitant des pressions répétées. Son grand format et sa surface plate rouge avec une bague noire le rendent attrayant et facile à installer sur presque toutes les surfaces. Idéal pour un usage intérieur, il inclut une LED optionnelle qui s'allume sous 12V.
Contenu de la boîte

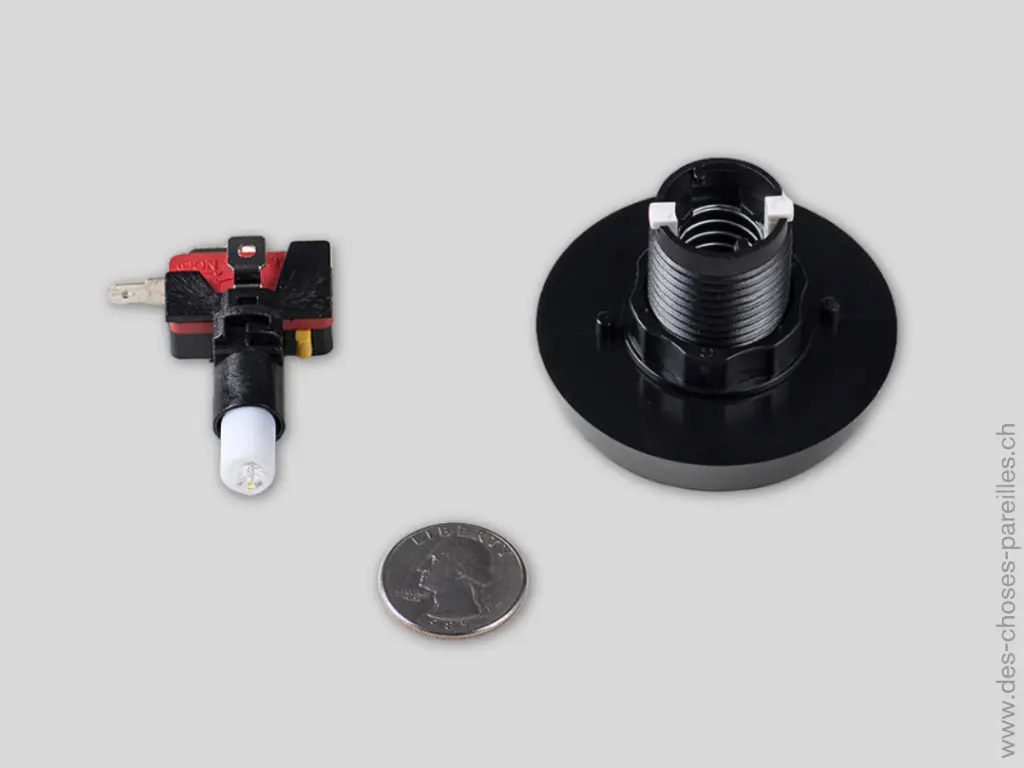

- Bouton poussoir
- Contact normalement ouvert
- Ampoule LED 5-12VDC
Utilisation
Le bouton s'installe avec un perçage de 24mm et deux perçages d'indexage.

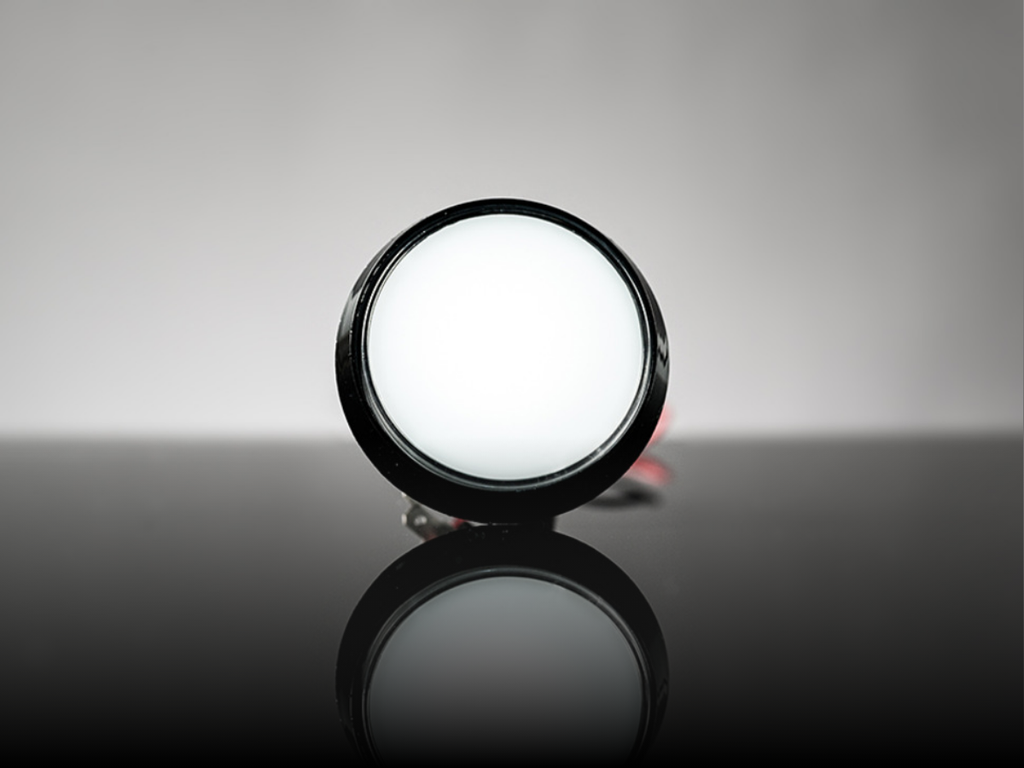

La LED a une résistance de 470Ω intégrée pour l'alimenter en 12V (à 20mA), mais étant donné la faible profondeur du bouton, elle n'éclaire pas toute la face du bouton de manière uniforme.
Sur ce modèle, il est possible d’intégrer un texte à l'intérieur du bouton.
Spécifications techniques
| Epaisseur de parois max. | 18mm |
|---|---|
| Câble | 3m (en option) |
| Diamètre du perçage | 24mm (et deux perçages d'indexage de 3.5mm) |
| LED | Blanche derrière le capuchon |
| Alimentation | Jusqu'à 12V/20mA (résistance de 470Ω intégrée) |
Ressources
Téléchargements
| Plan mécanique | CMD-2304 - 60mm Pushbutton.pdf |
|---|
